Produkto aprašymas

R tipo termoporos kompensacinis kabelis yra specialiai sukurtas prijungti R{0}}tipo termoporas (platina-rodis / platina) prie temperatūros matavimo ir valdymo prietaisų. Šiuose kabeliuose naudojami laidininkai, pagaminti iš specialių kompensuojamųjų lydinių, kurie tiksliai atkuria R-tipo termoelementų termoelektrines charakteristikas darbinės temperatūros diapazone ir užtikrina tikslų temperatūros signalo perdavimą.

Statyba

Laidininkas: vientisas arba suvytas kompensacinio lydinio laidas, atitinkantis platinos{0}}rodžio/platinos termoelektrines savybes.
Izoliacija: PVC, PTFE, FEP arba stiklo pluoštas, priklausomai nuo temperatūros ir aplinkos reikalavimų.
Ekranavimas (pasirinktinai): aliuminio folija arba alavuoto vario pynė EMI/RFI apsaugai.
Išorinis apvalkalas: PVC, silikoninė guma arba stiklo pluošto pynė – atspari karščiui, alyvai ir chemikalams.
Spalvos kodas: Pagal IEC 60584 arba ANSI MC96.1 standartus.

Techninės specifikacijos

Prekė	Aprašymas
Termoporos tipas	R tipas (PtRh–Pt)
Temperatūros diapazonas	-20 laipsnių iki +200 laipsnių (PVC), iki +400 laipsnių (FEP arba stiklo pluoštas)
Nominali įtampa	300V
Izoliacijos atsparumas	Didesnis arba lygus 100 MΩ/km
Bandymo įtampa	1,5 kV/1 min
Tolerancija	±1,5 laipsnio arba ±0,4 % rodmens
Standartai	IEC 60584-3 / ANSI MC96.1
Apvalkalo parinktys	PVC / PTFE / Silikonas / Stiklo pluoštas

Tipas	Aprašymas

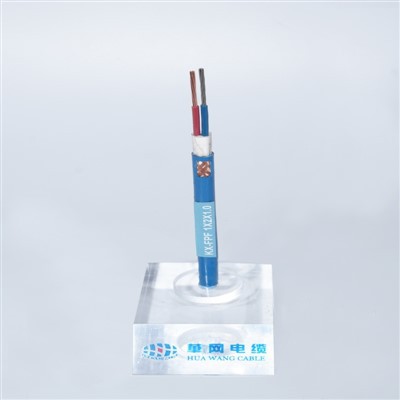

KX-GS-VVR	Tikslus-klasės kompensacinis kabelis, specialiai sukurtas K-tipo minkštosioms-gyslėms termoporoms, turintis PVC izoliaciją ir dvigubo-sluoksnio PVC apvalkalo struktūrą, tinkamas naudoti bendrosios paskirties-.
KX-GS-VPVRR	K-tipo minkštas-šerdies termopora, skirta tiksli
KX-GS-VPVPR	K-Tipas Minkštas-Paskirtas tikslumo šerdies termoporas-Klaipės kompensacinis kabelis PVC izoliacija, susukta varinė viela, pintas viengubas-sluoksnis ir bendras ekranavimas PVC apvalkalas, bendros paskirties
KX-GS-VVPR	PK-Tipas Minkštas-Šerdies termoporos kompensavimo kabelis, PVC izoliacija, susuktas varinės vielos pintas skydas, PVC apvalkalas, universalus tipas
KX-HS-FFR	Tikslus-aukštos-temperatūros kompensavimo kabelis, specialiai sukurtas K-tipo minkštųjų-gyslių termoporoms, turintis fluoroplastinę izoliaciją ir dviejų sluoksnių-fluoroplastinio apvalkalo struktūrą.
KX-HS-FP, FR	Tikslus-klasės aukštos-temperatūros kompensavimo kabelis, specialiai sukurtas K-tipo minkštosioms-gyslėms termoporoms, su fluoroplastine izoliacija, vieno-sluoksnio ekranavimo sluoksniu iš susuktos alavuotos varinės vielos pynimo ir fluoroplastinio išorinio apvalkalo.
KX-HS-FPFPR	Tikslus -klasės aukštos-temperatūros kompensavimo kabelis, specialiai sukurtas K-tipo minkštosioms-gyslėms termoporoms, turintis fluoroplastinę izoliaciją, vieną susuktos alavuotos varinės vielos pynimo sluoksnį su integruotu ekranavimu ir išoriniu fluoroplastiniu apvalkalu.
KX-HS-FFP₁R	Tikslus-klasės aukštos-temperatūros kompensavimo kabelis, specialiai sukurtas K-tipo minkštųjų-gyslių termoporoms, turintis fluoroplastinę izoliaciją, susuktų alavuotų varinių laidų pintą ekraną ir fluoroplastinį išorinį apvalkalą.
KX-HS-FV15R	Tikslus-aukštos-temperatūros kompensavimo kabelis, specialiai sukurtas K-tipo minkštųjų-gyslių termoporoms, su fluoroplastine izoliacija, vytos-poros konstrukcija ir 105 laipsnių karščiui{6}}atsparaus PVC išoriniu apvalkalu.
KX-HS-FP₁V1R	Tikslus -klasės aukštos-temperatūros kompensavimo kabelis, specialiai sukurtas K-tipo minkštosioms-gyslėms termoporoms, su fluoroplastine izoliacija, vieno-sluoksnio ekranavimu su susukta alavuotos varinės vielos pynute ir 105 laipsnių karščiui{6}}atspariu PVC apvalkalu.
KX-HS-FP₁V1₀P.R	Tikslus{0}}aukštos-temperatūros kompensavimo kabelis, skirtas K-tipo minkštoms-šerdims termoporoms Fluoroplastinė izoliacija, susukta skarduotos varinės vielos pynė su individualiu ir bendrai ekranuojančiu 105 laipsnių karščiui-atspariu PVC apvalkalu
KX-HS-FV1PR	Tikslus-aukštos-temperatūros kompensavimo kabelis, specialiai sukurtas K-tipo minkštųjų-gyslių termoporoms, su fluoroplastine izoliacija, susuktų alavuotų varinių laidų pintu skydu ir 105 laipsnių karščiui{5}}atspariu PVC apvalkalu.
